DC新能源連接第三彈丨DEGSON高松DLS雙杠桿彈簧連接技術
DEGSON高松全新推出帶操作桿的PCB接線端子，采用自主創新設計的DLS雙杠桿彈簧專利技術，打破傳統連接對專業工具和專業人員的依賴，無需任何工具即可快速完成多種類型導線的連接，非常適用于新能源設備現場接線的場合，讓連接省時、省力、更省心！
1
產品特點
省時
01

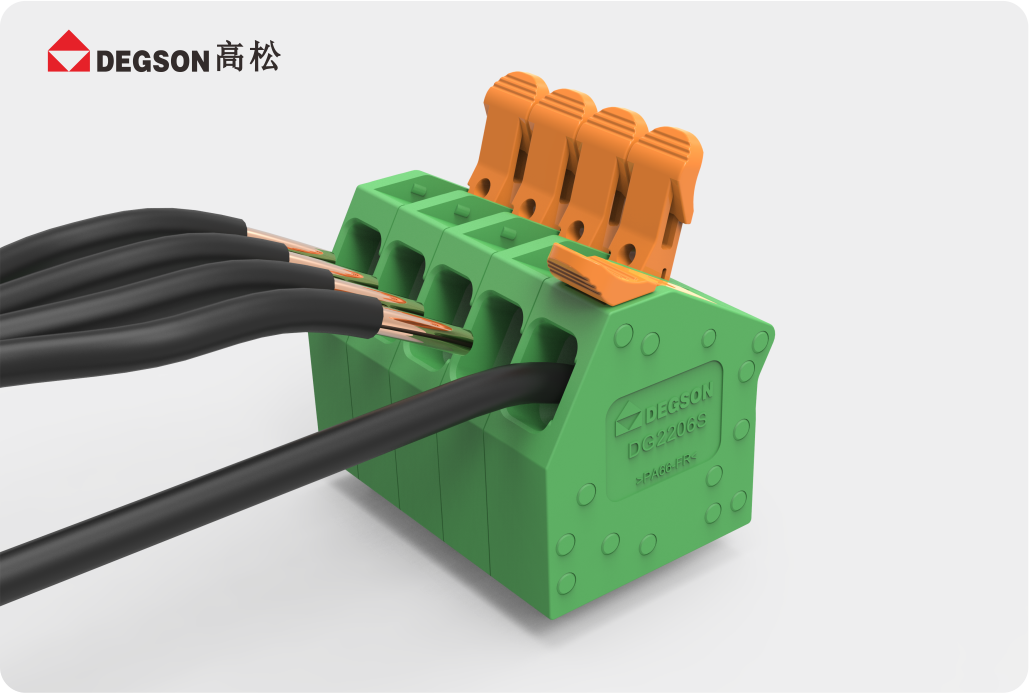

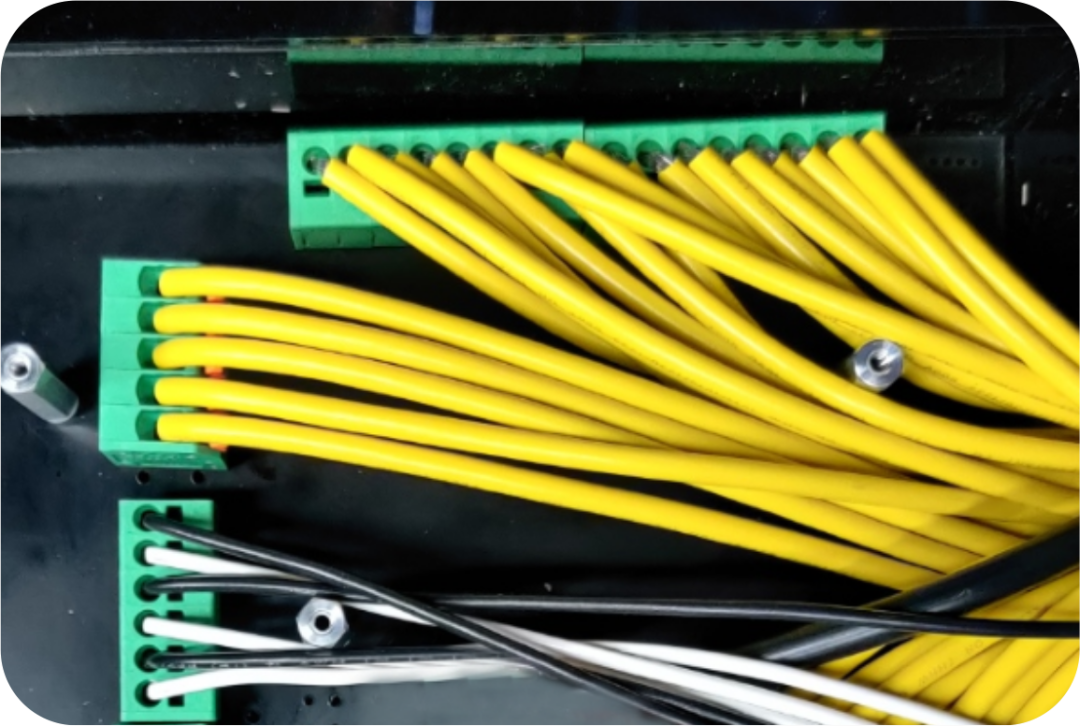

PUSH-IN直插式彈簧接線，配線效率高，相比螺釘接線可節省近75%配線時間
省力
02

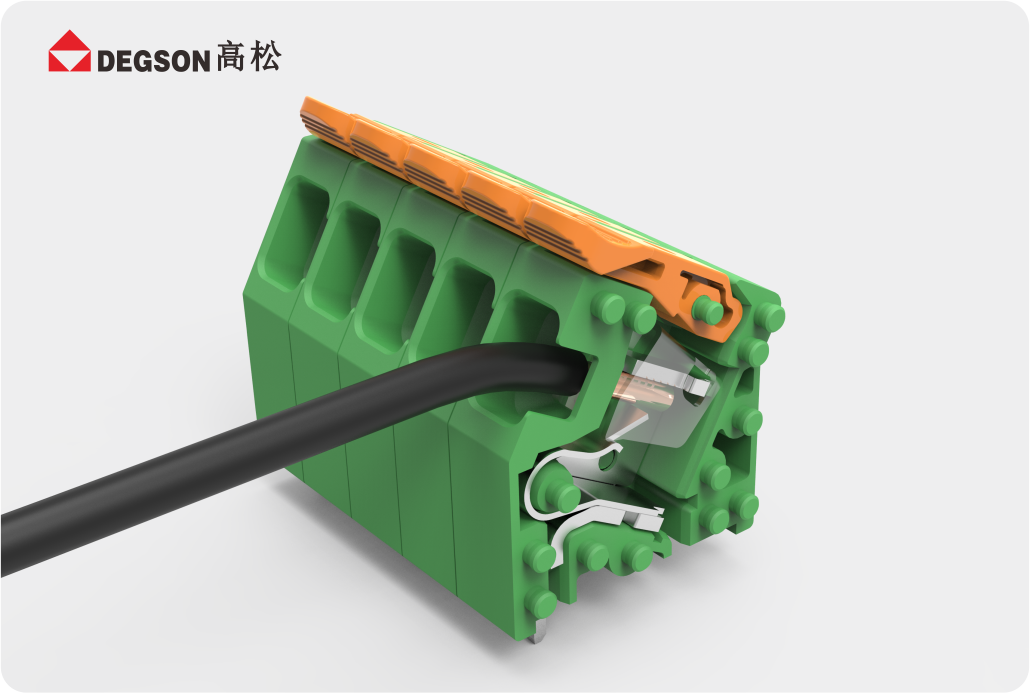

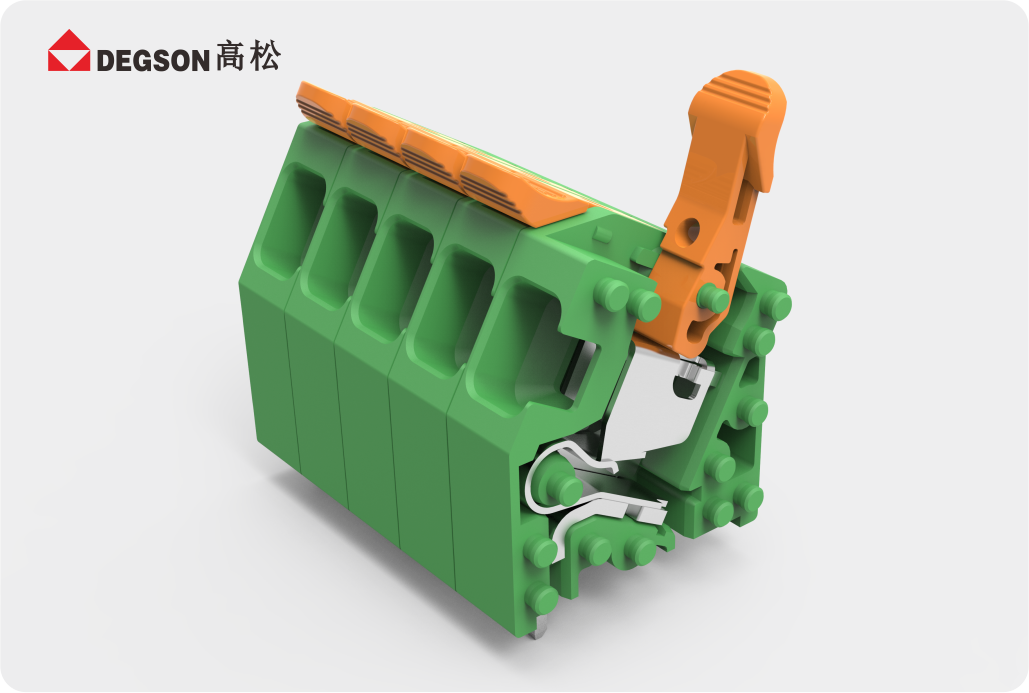

創新的DLS雙杠桿彈簧專利技術，扳動操作桿時更加輕松，操作更加舒適省力
省心
03
帶操作桿的PCB端子，連接/釋放導線時無需任何操作工具，減少傳統接線對專業工具和人員的依賴
省空間
04

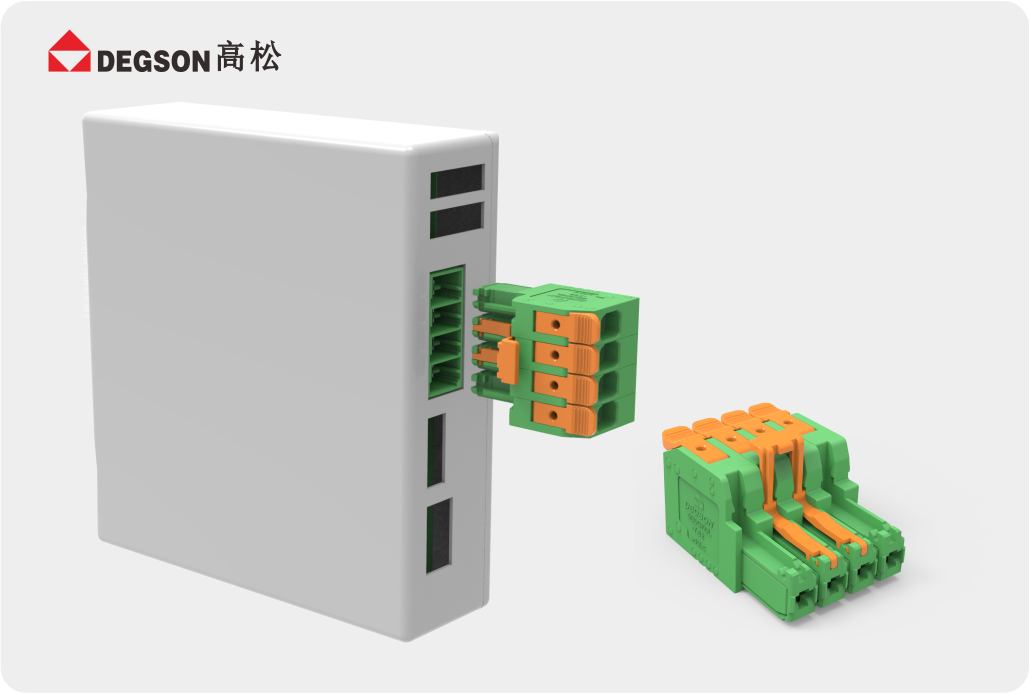

自鎖式按壓卡扣設計，在不增加兩側空間的基礎上，為插頭與插座提供更加可靠的連接
2
成功案例

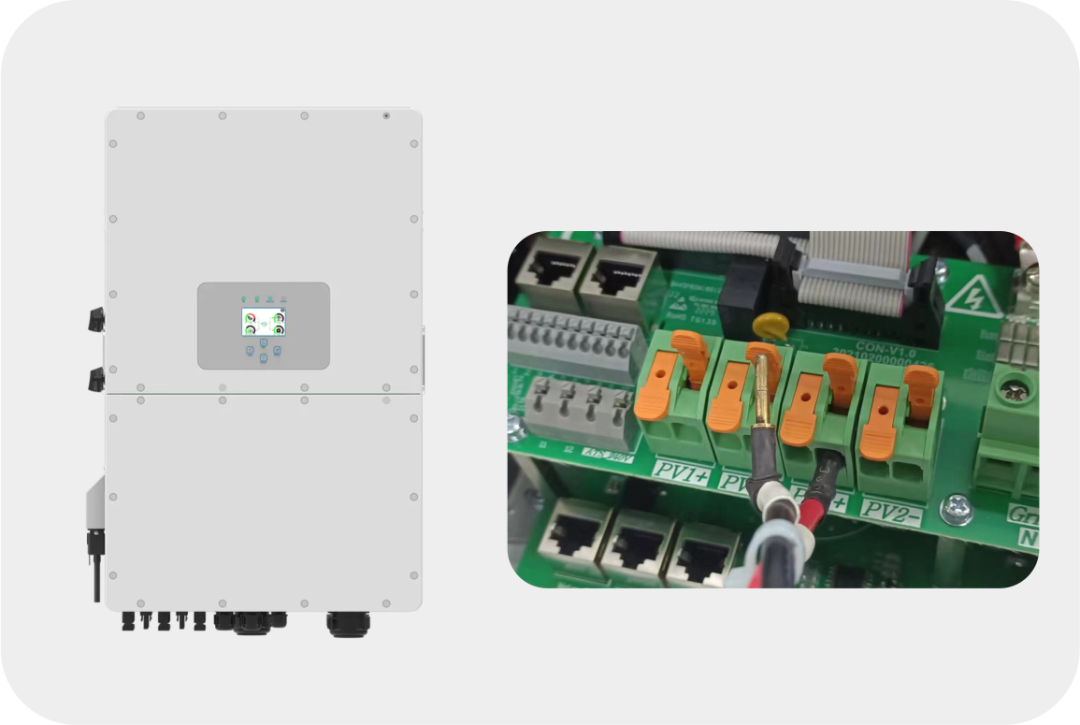

光伏逆變器

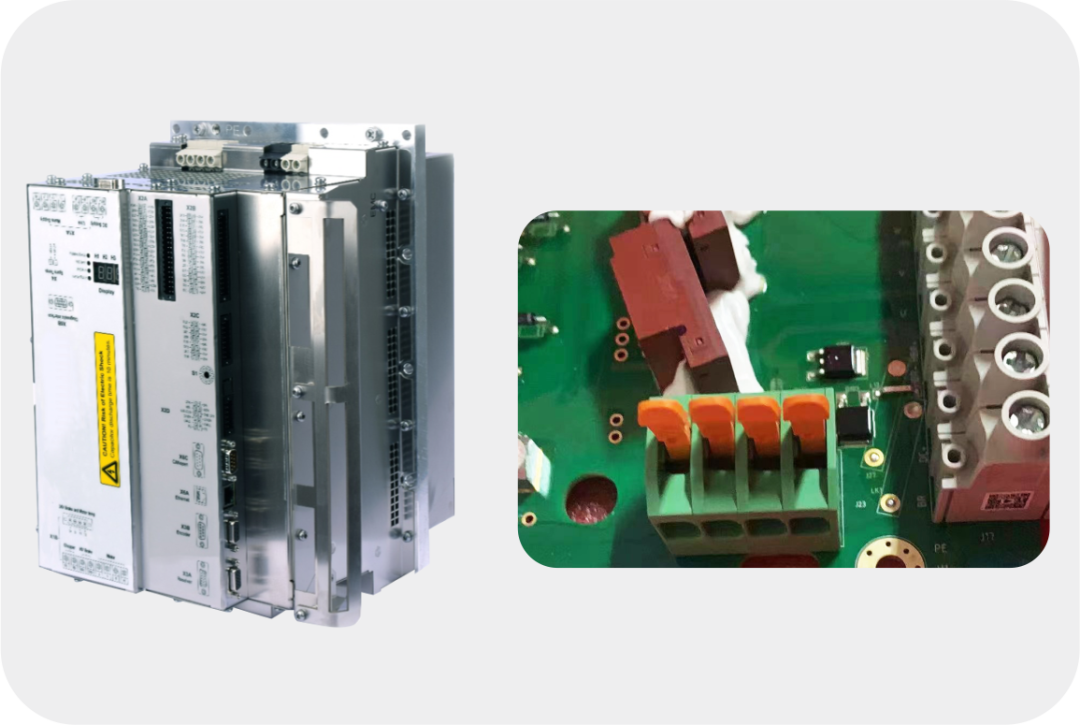

變槳驅動器

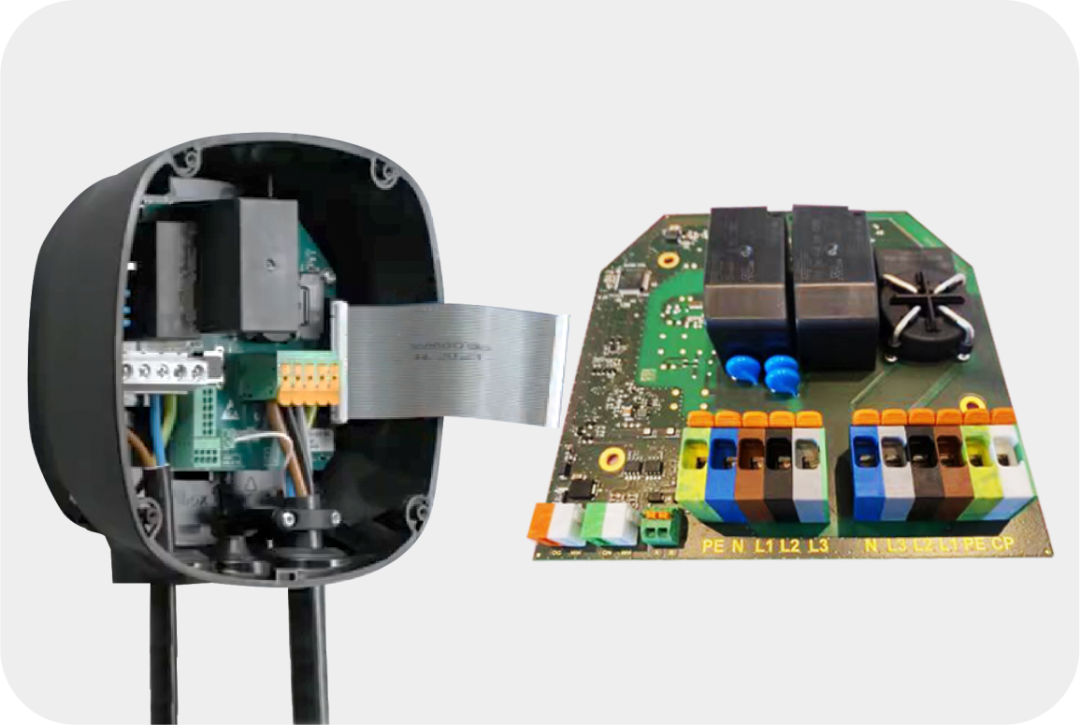

交流充電樁
房車儲能系統
3
產品參數
|
產品型號 |
型號描述 |
電流 電壓 線徑范圍 |
|
DG2204R-5.0 |
5.0間距/ 0度進線/ 固定式端子 |
32A |
| 400V | ||
| 0.2-4(mm2) | ||
|
DG2204S-5.0 |
5.0間距/ 45度進線/ 固定式端子 |
32A |
| 400V | ||
| 0.2-4(mm2) | ||
|
DG2204V-5.0 |
5.0間距/ 90度進線/ 固定式端子 |
32A |
| 400V | ||
| 0.2-4(mm2) | ||
|
DG2206R-7.5 |
7.5間距/ 0度進線/ 固定式端子 |
41A |
| 1000V | ||
| 0.2-6(mm2) | ||
|
DG2206S-7.5 |
7.5間距/ 45度進線/ 固定式端子 |
41A |
| 1000V | ||
| 0.2-6(mm2) | ||
|
DG2206V-7.5 |
7.5間距/ 90度進線/ 固定式端子 |
41A |
| 1000V | ||
| 0.2-6(mm2) | ||
|
DG2216R-10.0 |
10.0間距/ 0度進線/ 固定式端子 |
76A |
| 1000V | ||
| 0.2-16(mm2) | ||
|
DG2216V-10.0 |
10.0間距/ 90度進線/ 固定式端子 |
76A |
| 1000V | ||
| 0.2-16(mm2) | ||
|
DG2216R-15.0 |
15.0間距/ 0度進線/ 固定式端子 |
76A |
| 1000V | ||
| 0.2-16(mm2) |
|
產品型號 |
型號描述 |
電流 電壓 線徑范圍 |
|
5EDGKDL-7.62 |
7.62間距/ 插拔式端子 -插頭 |
41A |
| 1000V | ||
| 0.2-6(mm2) | ||
|
5EDGRL-7.62 |
7.62間距/ 插拔式端子 -插座-0度 |
41A |
| 630V | ||
| / | ||
|
5EDGVL-7.62 |
7.62間距/ 插拔式端子 -插座-90度 |
41A |
| 630V | ||
| / | ||
|
5EDGKDLR-7.62 |
7.62間距/ 插拔式端子 -反向插頭 |
41A |
| 1000V | ||
| 0.2-6(mm2) | ||
|
5BDG-7.62 |
穿墻附件 |
/ |
